IHC油圧ハンマー
使用環境
万能型IHC油圧ハンマーは使用環境を選ばない。
IHC油圧ハンマーは陸上・海上工事において、気中または水中のあらゆるところで使用できます。
そして、30年以上にわたる開発、製造、使用実績に基づく経験がこの斬新な計に生かされています。

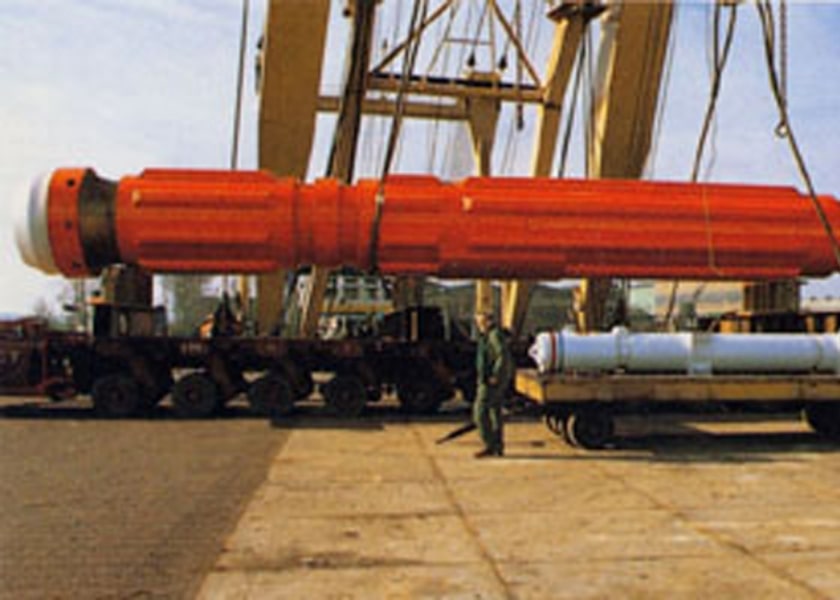

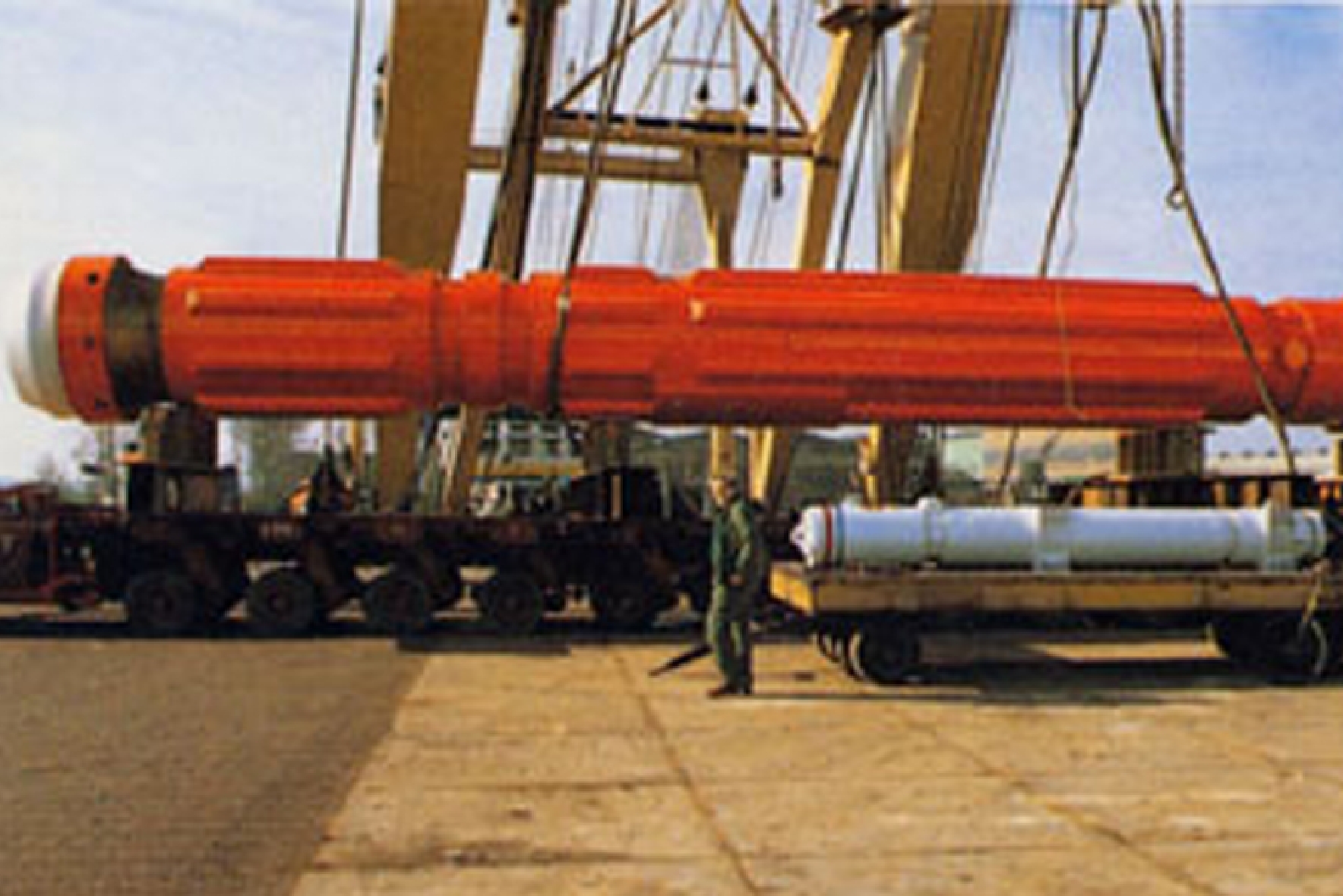

最大油圧ハンマーS-2300と最小油圧ハンマーS-35

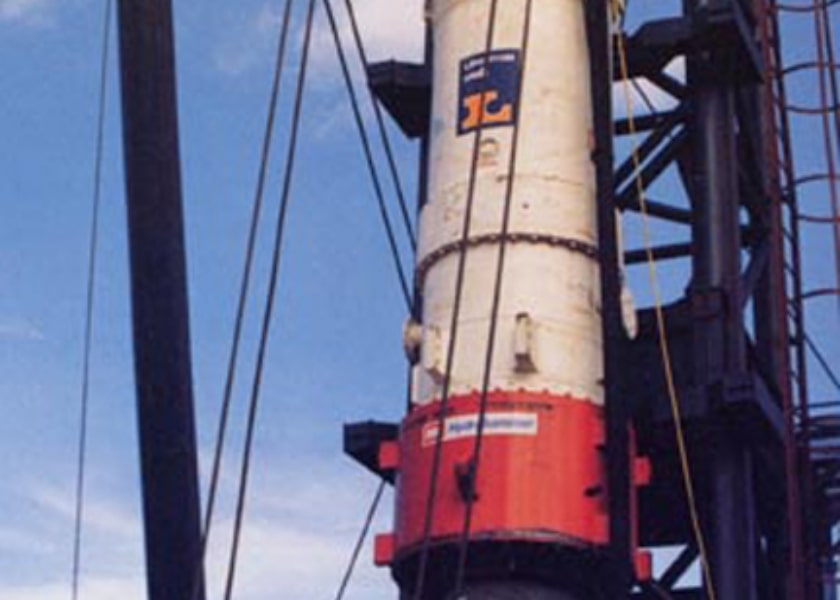

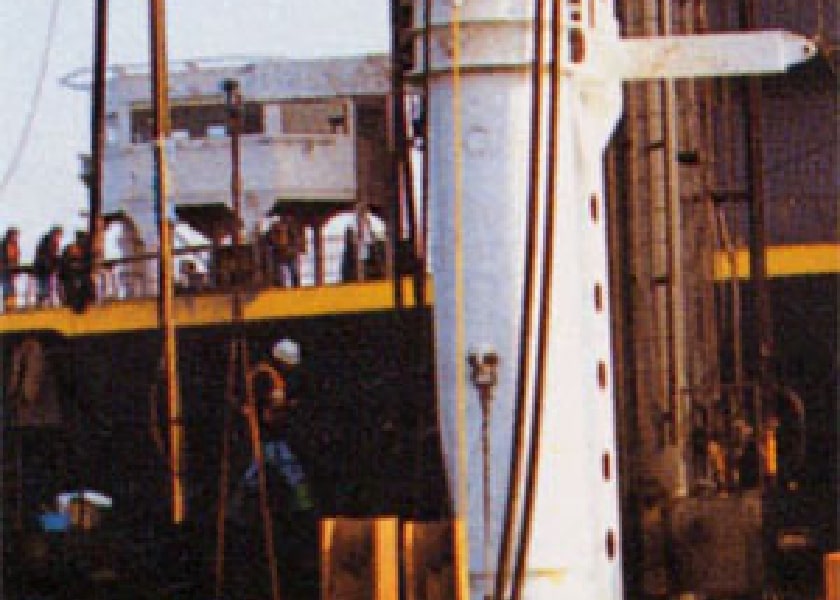

S-500による鋼管杭打設（φ3500mm、τ44mm、l=24.5m）
- 連続操作と打撃エネルギー表示
- 打撃エネルギーは、1打撃ごとに表示盤に伝えられ、約3％～100％の範囲で連続的に加減できます。
- 一体構造、高い操作性
- 数少ない部品で構成されており、ハンマー内部には、ボルト、ホース類は使われておりません。バルブ、センサー等のきわめて重要な部品は外部から簡単に交換できる位置に取り付けられております。この事は、ハンマーの信頼性を高めることに役立っております。
- 水中打設制御装置
- 水中でも杭打ち操作の制御ができるセンサーを取り付けています。
- 徹底的な試験
- 様々な杭を用いて徹底的な試験がなされ、陸上でも海上においても信頼性が高く、 操作しやすいハンマーであることが実証されています。
- 特長性能
- より速い打撃回数（40～120回/分）、高い効率により生産性が向上。
- 操作が簡単。
- 杭打ち情報の自動印刷。
- 1打撃当りのエネルギー表示により正確な杭打設が可能。
- どんな角度（理論的には水平）でも杭打設が可能。
- 潤滑ベアリングによるラムのサポートにより磨耗が少ない。
- 引抜きが可能。（小型油圧ハンマーの場合。）
- 特殊アンビルの開発によりクッションの使用はなし。（鋼管杭の場合。）
- 大水深作業を行う場合でも最大打撃エネルギーが発揮。
- 特殊なパイルガイドスリーブを装備することで鋼管杭、矢板打ちのフリー打設が可能。
- 世界的なサービス・補助
- IHC油圧ハンマー社では、全世界にサービスを網羅し、また杭打設解析、ハンマーの選択及び操作の補助も行います。
最適性能
多才な生活環境に照準する最適性能、揃う。
IHC油圧ハンマー社で、性能、多機能、信頼性に卓越された２種類の油圧ハンマーを開発しました。

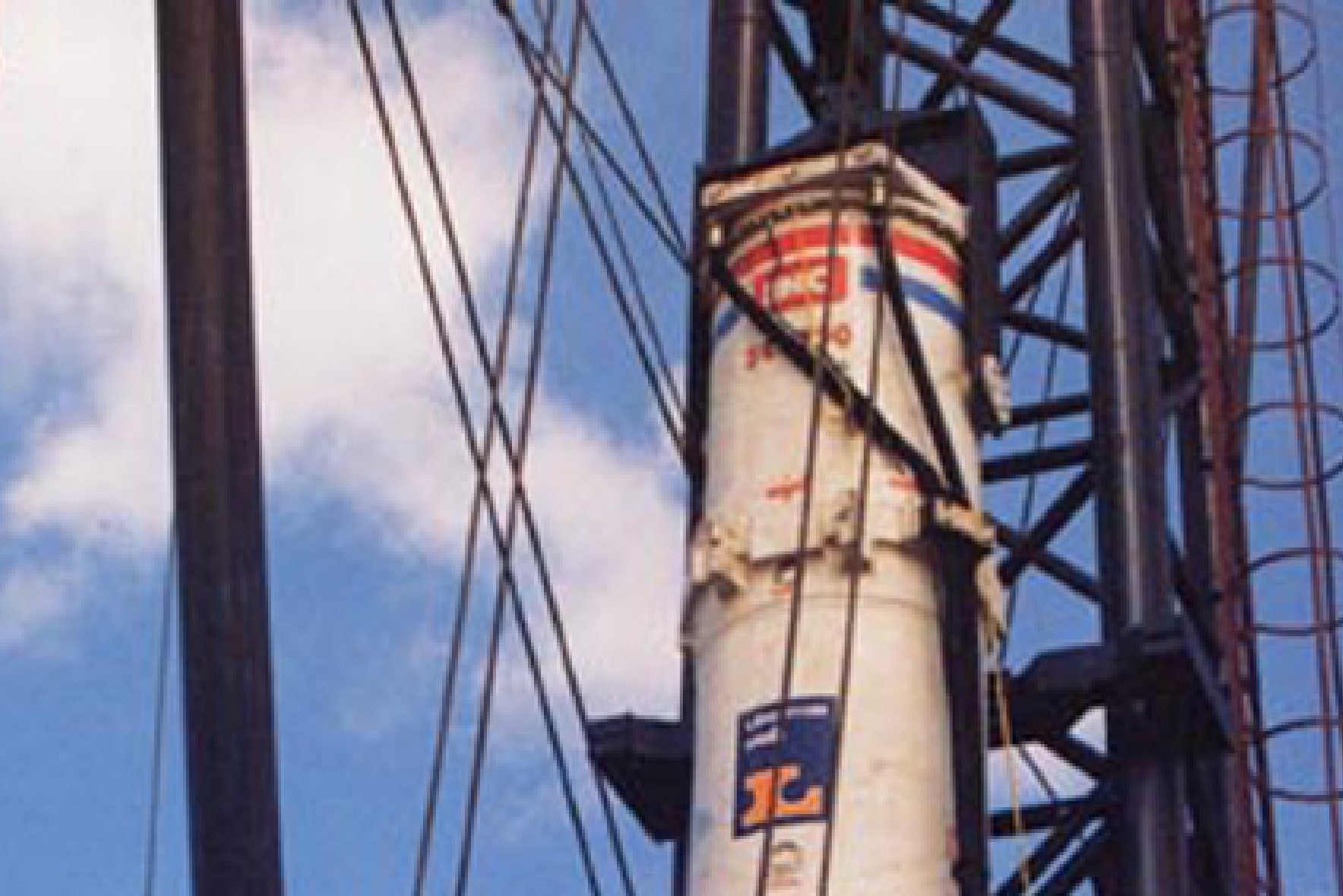

SC-200によるコンクリート杭打設
- Sシリーズ
- Sシリーズ油圧ハンマーは主に鋼管杭打設と水中打設用に設計されました。ラムの最大打撃速度は約6.5ｍ／秒で2ｍの落下高さに相当します。コンクリート杭打設の場合には、ストロークを調整します。
- SCシリーズ
- SCシリーズ油圧ハンマーは、コンクリート杭打設専用に設計されました。鋼管杭にも適用されます。ラムの最大打撃速度はラム重量が重くなるため遅くなります。（約5.5ｍ/秒）形状はSシリーズよりも外径は大きくなりますが、長さは短くなります。
- 専門家による援助験
- IHC油圧ハンマー社では世界中で得た実績から専門家が最適なハンマーの選択を致します。
ハンマー型式 S型（S-30～S-200）
作動
| S-30 | S-35 | S-70 | S-90 | S-120 | S-150 | S-200 | |
|---|---|---|---|---|---|---|---|
| 最大打撃エネルギー（kNm） | 30 | 35 | 70 | 90 | 120 | 150 | 200 |
| 最小打撃エネルギー（kNm） | 2 | 2 | 2 | 2 | 6 | 6 | 10 |
| 最大打撃エネルギーでの 打撃回数（回/分） |
65 | 60 | 50 | 50 | 44 | 44 | 45 |
質量
| S-30 | S-35 | S-70 | S-90 | S-120 | S-150 | S-200 | |
|---|---|---|---|---|---|---|---|
| ラム（ton） | 1.5 | 3 | 3.5 | 4.5 | 6.2 | 7.5 | 10.0 |
| 本体（ラムを含む）（ton） | 3.7 | 7.1 | 8.3 | 9.6 | 14.3 | 16.2 | 24.5 |
寸法
| S-30 | S-35 | S-70 | S-90 | S-120 | S-150 | S-200 | |
|---|---|---|---|---|---|---|---|
| 外径（mm） | 457 | 610 | 610 | 610 | 712 | 712 | 915 |
| 長さ（mm） | 5745 | 5600 | 7130 | 7880 | 7960 | 8710 | 8920 |
油圧データ
| S-30 | S-35 | S-70 | S-90 | S-120 | S-150 | S-200 | |
|---|---|---|---|---|---|---|---|
| 作動圧（bar） | 280 | 220 | 230 | 280 | 250 | 280 | 250 |
| 作動油流量（l/分） | 160 | 160 | 220 | 220 | 460 | 460 | 750 |
| 原動機（kW） | 130 | 130 | 167 | 167 | 344 | 344 | 435 |
| 油圧ホース（内径）（mm） | 25 | 32 | 32 | 32 | 38 | 38 | 50 |
ハンマー型式 S型（S-280～S-2300）
作動
| S-280 | S-500 | S-600 | S-900 | S-1200 | S-1800 | S-2300 | |
|---|---|---|---|---|---|---|---|
| 最大打撃エネルギー（kNm） | 280 | 500 | 600 | 900 | 1200 | 1800 | 2300 |
| 最小打撃エネルギー（kNm） | 10 | 20 | 20 | 45 | 60 | 180 | 230 |
| 最大打撃エネルギーでの 打撃回数（回/分） |
45 | 45 | 36 | 30 | 30 | 30 | 30 |
質量
| S-280 | S-500 | S-600 | S-900 | S-1200 | S-1800 | S-2300 | |
|---|---|---|---|---|---|---|---|
| ラム（ton） | 13.6 | 25.0 | 30 | 45 | 60.0 | 75.0 | 115 |
| 本体（ラムを含む）（ton） | 29.0 | 55.0 | 63 | 125 | 138.0 | 200.0 | 260.0 |
寸法
| S-280 | S-500 | S-600 | S-900 | S-1200 | S-1800 | S-2300 | |
|---|---|---|---|---|---|---|---|
| 外径（mm） | 915 | 1220 | 1220 | 1625 | 1625 | 1830 | 1830 |
| 長さ（mm） | 10190 | 10200 | 11000 | 12785 | 14065 | 15840 | 18040 |
油圧データ
| S-280 | S-500 | S-600 | S-900 | S-1200 | S-1800 | S-2300 | |
|---|---|---|---|---|---|---|---|
| 作動圧（bar） | 300 | 300 | 280 | 250 | 310 | 230 | 300 |
| 作動油流量（l/分） | 750 | 1400 | 1500 | 2800 | 2800 | 4500 | 4500 |
| 原動機（kW） | 515 | 1040 | 1040 | ご要望に応じて | |||
| 油圧ホース（内径）（mm） | 50 | 2×50 | 2×50 | 76 | 76 | 100 | 100 |
ハンマー型式 SC型
作動
| S-50 | S-75 | S-110 | S-150 | S-200 | |
|---|---|---|---|---|---|
| 最大打撃エネルギー（kNm） | 50 | 75 | 110 | 150 | 200 |
| 最小打撃エネルギー（kNm） | 1 | 3.7 | 6 | 10 | 10 |
| 最大打撃エネルギーでの 打撃回数（回/分） |
50 | 50 | 40 | 40 | 40 |
質量
| S-50 | S-75 | S-110 | S-150 | S-200 | |
|---|---|---|---|---|---|
| ラム（ton） | 3.3 | 5.7 | 7.9 | 11.0 | 13.6 |
| 本体（ラムを含む）（ton） | 5.9 | 98 | 14.1 | 18.75 | 26.5 |
寸法
| S-50 | S-75 | S-110 | S-150 | S-200 | |
|---|---|---|---|---|---|
| 外径（mm） | 660 | 762 | 1020 | 1020 | 1330 |
| 長さ（mm） | 5280 | 6115 | 5600 | 6380 | 5660 |
油圧データ
| S-50 | S-75 | S-110 | S-150 | S-200 | |
|---|---|---|---|---|---|
| 作動圧（bar） | 220 | 270 | 260 | 280 | 280 |
| 作動油流量（l/分） | 200 | 250 | 460 | 460 | 750 |
| 原動機（kW） | 167 | 167 | 344 | 344 | 435 |
| 油圧ホース（内径）（mm） | 32 | 32 | 38 | 38 | 50 |
高信頼マシン
IHC油圧ハンマーは高信頼性マシン。安全簡単コントロール。
IHC油圧ハンマー社では、広範囲に使える操作が簡単な電子制御システムを開発しました。

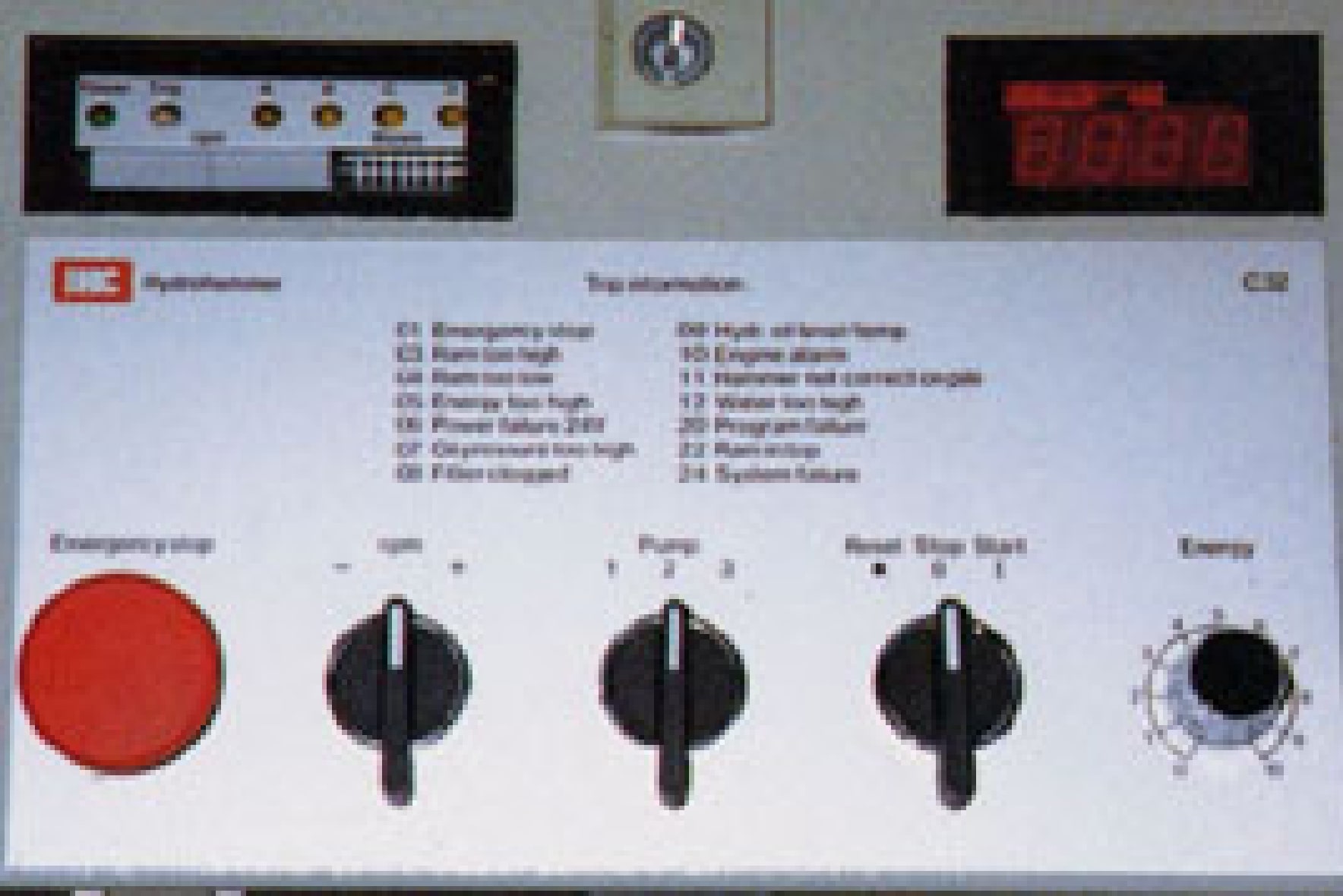

コントロールユニット（C-32）

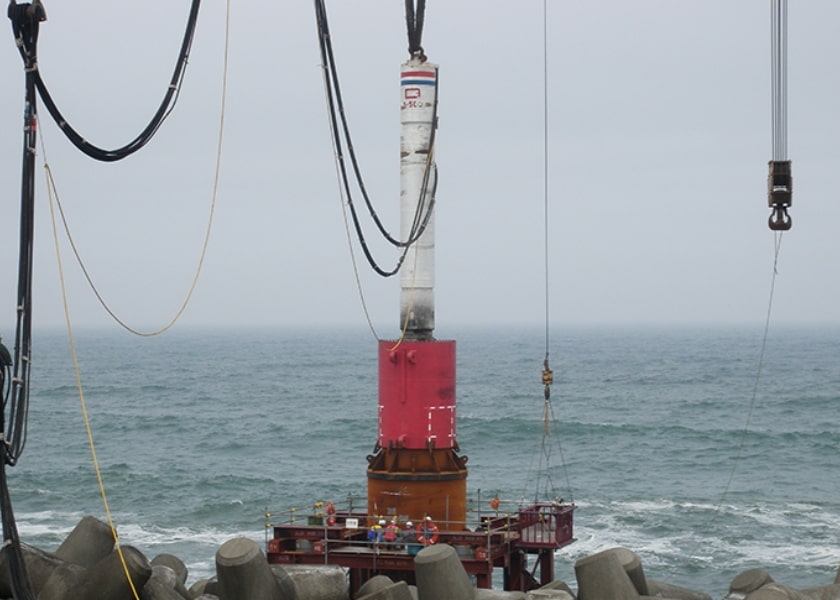

S-500による日本初の水中鋼管杭打設
- 一目でわかる操作
- 電子制御システム杭打設及び油圧を操作します。打撃エネルギー、打撃回数、作動油圧、エンジン回転数と 異常探知等重要なデータがコントロールパネルに瞬時に表示されます。これにより、水中打設を行う場合でも安全性と必要な情報が確保できます。
- 自動停止機能
- IHC油圧ハンマーは次の動作で自動的に停止します。
- 杭が油圧ハンマーより早く貫入する場合。
- 油圧ハンマーが、杭頭に正しくセットされていない場合。
- 打撃エネルギーがセットした値を超えた場合。
- 油圧ホースが正しく接続されていない場合。
- 水中打設時に、パイルスリーブ内の水位が異常に上昇した場合。
- 自動杭打設レポート
- ＩＨＣ油圧ハンマー社の杭打設プリンターには、以下のデータが記録できます。
- 工事名
- 杭番号
- 日時
- 杭打設開始・終了時間
- 貫入量
- 貫入25cm当りの打撃回数
- 貫入25cm当りの平均打撃エネルギー
- 1分間の打撃回数
- 総打撃回数
- 総打撃エネルギー
- 異常発生
- 多機能派、実力ハンマー
- IHC油圧ハンマーは次のような様々な用途でも使用できます。
- 25°の斜杭においても、100％の打撃エネルギーが発揮することが、実証されています。
- 水深500m以上の水中打設も可能。
- クレーンを使用し気中、水中のフリー打設も可能。
- どんな長さの大口径の鋼管杭でも打設が可能。（この場合はキャップ、パイルガイドスリーブが必要となります。）
- 杭の引き抜きも可能。（この場合、小型の油圧ハンマーと引き抜きセットを使用します。）
- 油圧ハンマーは、上向きの短いストロークで杭を引き抜きます。
- 気中、水中での砕岩も可能。油圧ハンマーは、火薬より安全で生産性が高く、チゼルセットをハンマー本体の下部に装備します。
- 土砂締固めも可能。
