第一豊号
クレーン仕様

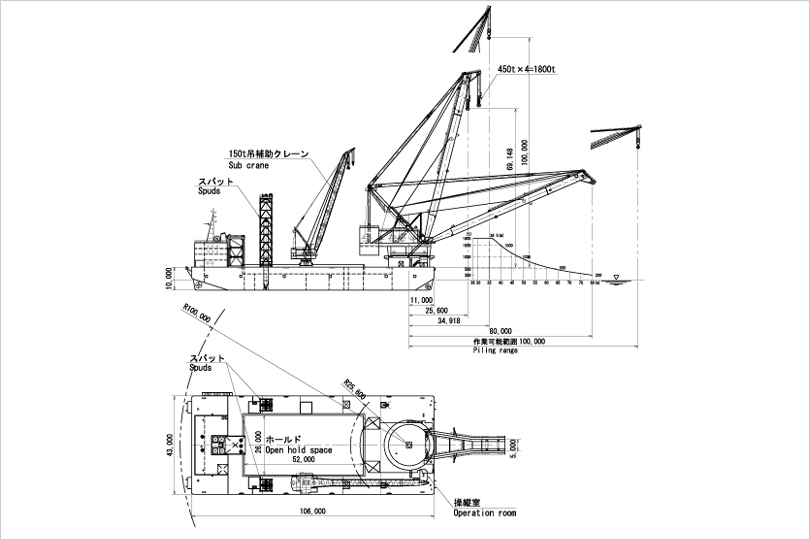

クレーン仕様 船舶仕様書

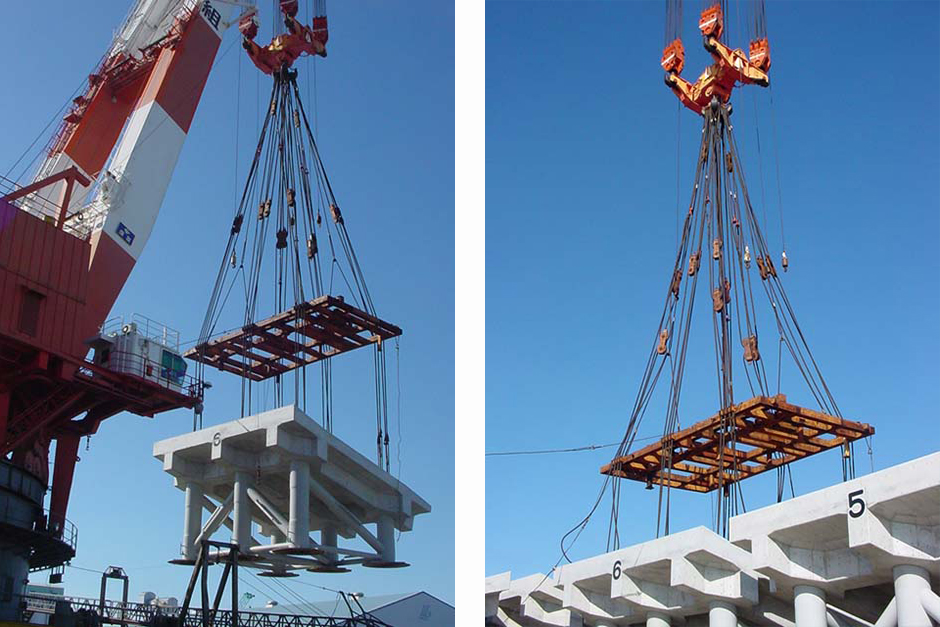

定格1,710t(4×450tフック使用) 仕様状況

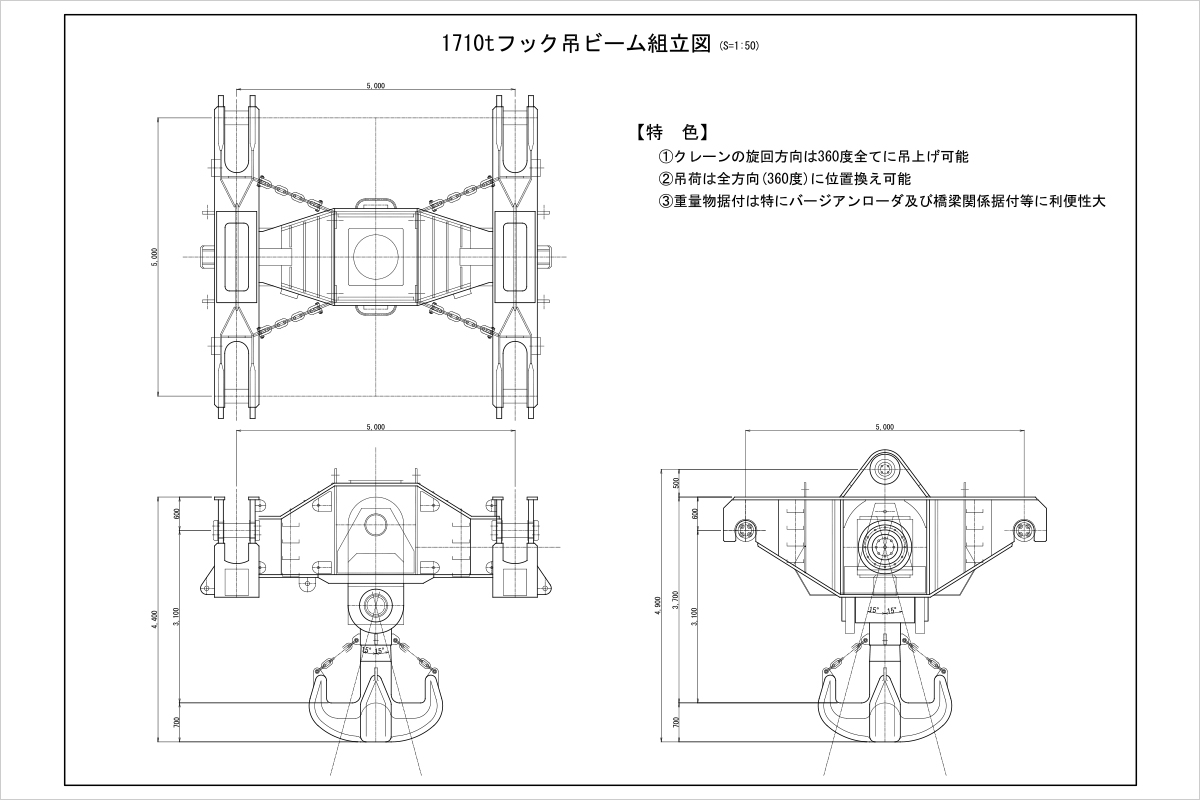

1,710t吊詳細図

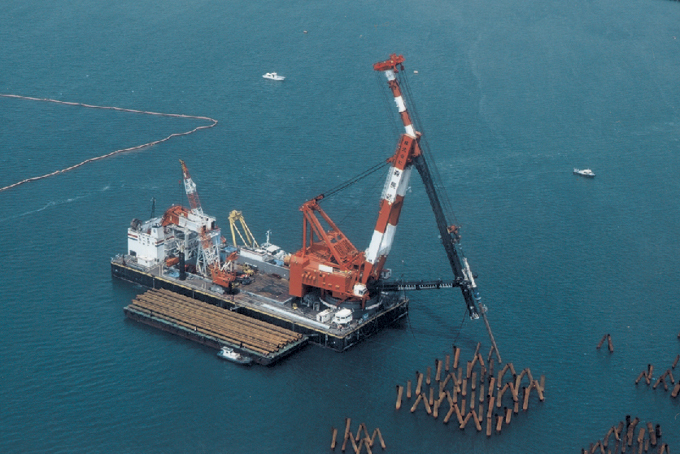

杭打リーダー仕様

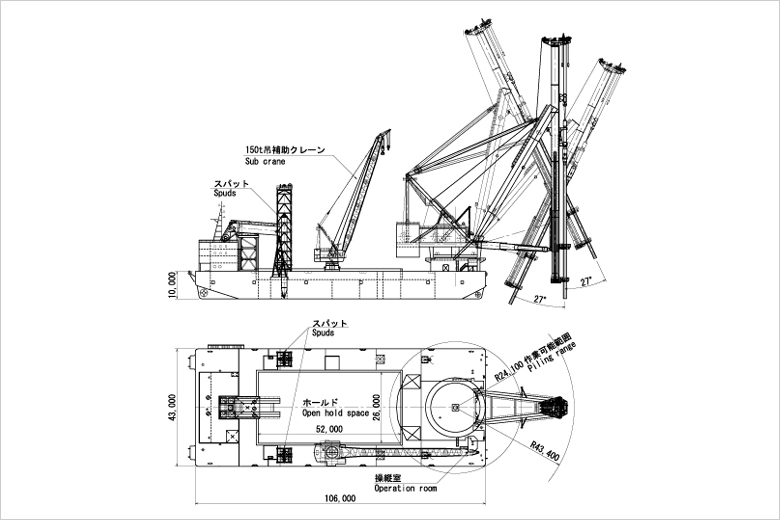

杭打リーダー仕様 船舶仕様書

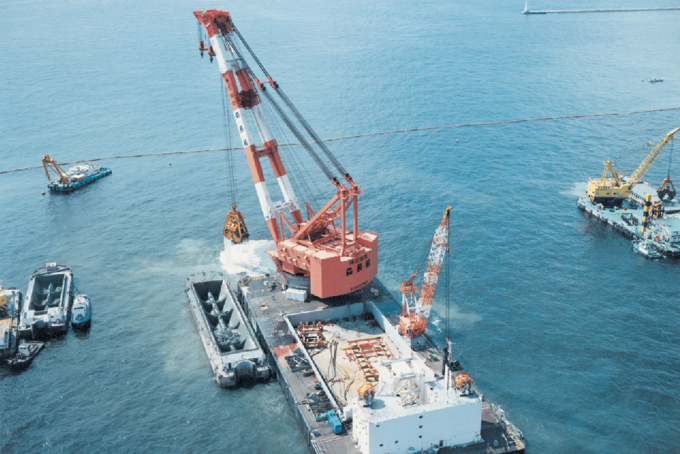

グラブバケット仕様

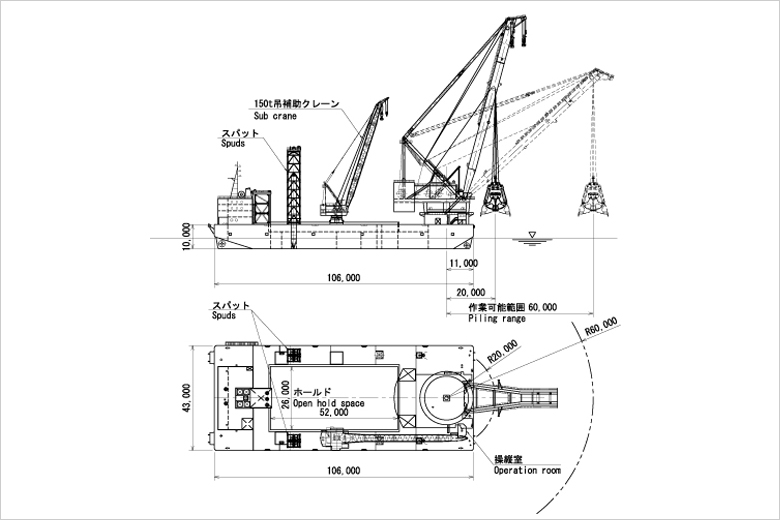

グラブバケット仕様 船舶仕様書
主要仕様
船体部
- 全長
- 106.0 m
- 幅
- 43.0 m
- 深さ
- 10.0 m
- 載荷重量
- 16,000.0 ton
- 排水トン数
- 27,000.0 ton
- 空荷吃水
- 3.0 m
- 満載吃水
- 6.8 m
操船ウィンチ
- 直巻荷重
- 60 t×8台、20 t×2台
- 巻込速度
- 60 t×10 m/min、20 t×20 m/min
サイドスラスタ
- 船首側
- 900.0 ps
- 船尾側
- 1,800.0 ps
電源設備
- 主発電機
- 2,200 kW×3台
- 主発電機内燃機関
- 3,200 ps×3台
- 補助発電機
- 240 kW×1台
- 補助発電機内燃機関
- 360 ps×1台
- 工事用移動式発電機
- 400 kW
クレーン仕様
- 最大巻上荷重
- 1,800.0 ton
- 巻上速度
- 0~6.2 m/min
- 旋回速度
- 0.3~0.8 rpm
- 作業半径
- 28.0~80.0 m、40.0~100.0 m(フライングジブ仕様)
- ブーム起伏速度
- 1,800 t吊上げ時、R=40 m~30 m、約3分無負荷時
杭打リーダー仕様
- 作業半径
- 28.1~50.5 m(直杭時)
- 最大径
- 2,500 mm
- 杭傾斜
- ±27°
- 旋回速度
- 0.3~0.8 rpm
- 最大重量
- 180 t(直杭)
100 t(斜杭) - ハンマー
- IHC S-500、S-280、S-200、S-90、S-70
グラブバケット仕様
- 最大巻上荷重
- 300 t
- 作業半径
- 20~60.0 m
- 巻上速度
- 40~75 m/min
- 巻降速度
- 55~75 m/min
- 最大旋回速度
- 0.8 rpm
- 公称浚渫能力
- ライトバケット 1,550 m3/時
ウルトラヘビーバケット 460 m3/時 - バケット容量
- ライトバケット 45 m3
ウルトラヘビーバケット 20 m3
